电池托盘铝合金粘接用什么胶？如果是横梁、加强筋、端板等承担载荷的铝合金连接，可优先评估凯富乐KAC1619双组分丙烯酸酯结构胶；界面还要把热量传向液冷结构时，可根据模量、强度和工艺窗口比较KPC3006或KPC4010；上盖与托盘法兰的连续密封则属于另一项任务，可评估KPC2509。不能用一个型号替代托盘内所有粘接与密封位置。
判断原则：先确认接头承担的是结构载荷、结构导热还是弹性密封，再看胶真正接触的铝材表面。材料名称相同，并不代表表面状态和粘接结果相同。

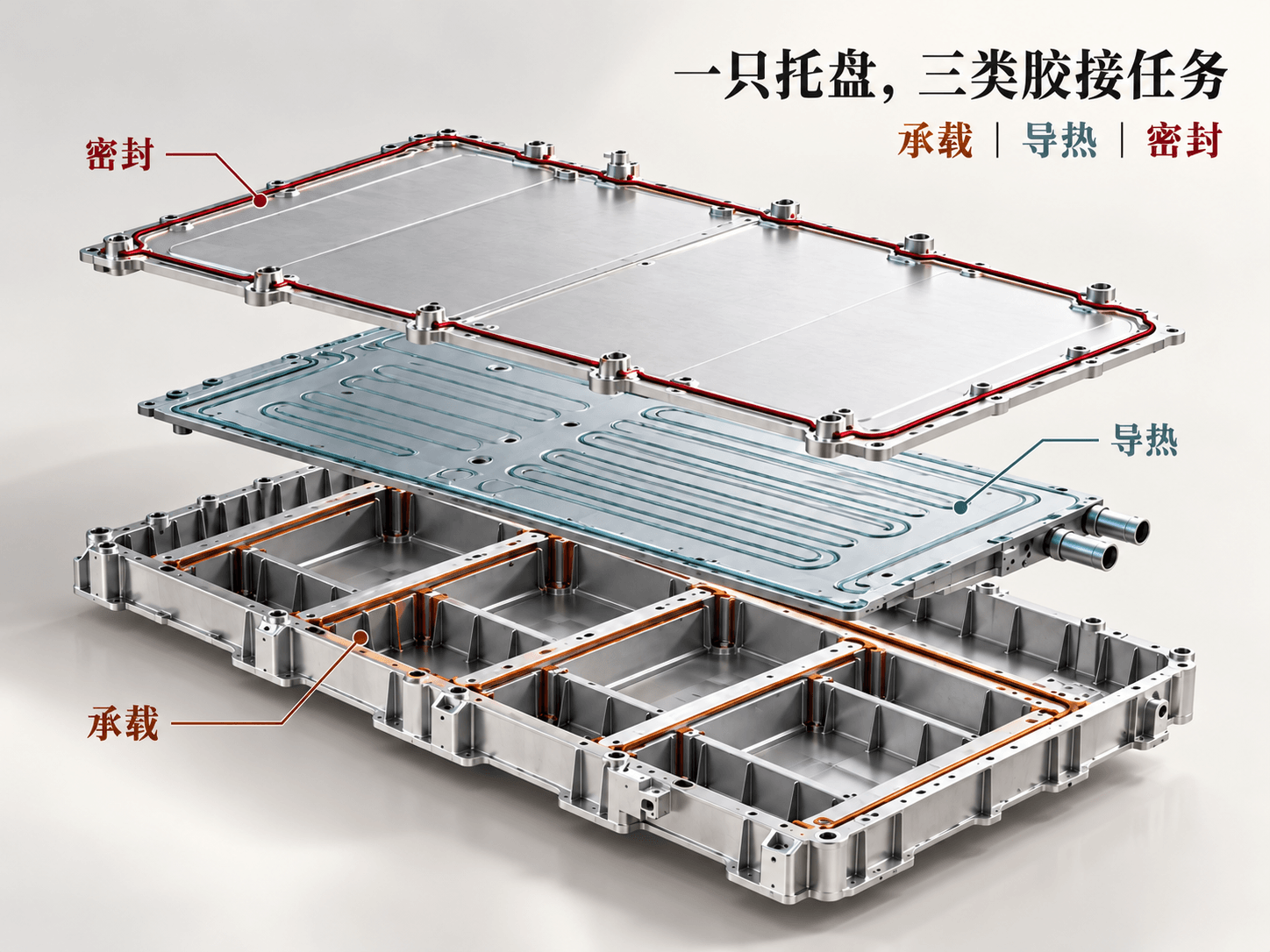

电池托盘常同时出现承载连接、热管理连接和边界密封。横梁与底板、加强筋与端板需要关注剪切、剥离、冲击和疲劳；电芯或模组与液冷板附近的界面还要控制热阻与热胀冷缩应力；上盖法兰更关心连续胶线、位移补偿和整包气密。把这些位置都称为“铝合金粘接”，容易在选型阶段混淆材料功能。
| 托盘位置 | 主要任务 | 候选型号 | 选型时重点核对 |
|---|---|---|---|
| 横梁、加强筋、端板 | 承载结构连接 | KAC1619 | 真实铝材附着、剪切与剥离、破坏模式、夹具释放节拍 |
| 电芯或模组与液冷结构附近 | 结构固定与导热 | KPC3006、KPC4010 | 导热、模量、胶层厚度、空洞、热循环后的接头强度 |
| 上盖与托盘法兰 | 弹性粘接密封 | KPC2509 | 连续胶线、法兰间隙、合盖时间、固化后气密与绝缘 |
图纸可能只写“铝合金”，量产件表面却可能有轧制油、冲压油、自然氧化层、阳极氧化层、转化膜、底漆或电泳涂层。铸铝还可能存在脱模剂残留和局部孔隙。胶接强度取决于胶与最外层表面的结合，也受该表面层与铝基材之间附着力影响。
样件验证前应固定四项条件：铝材牌号与成形方式、表面处理状态、清洁或打磨方法、处理后到涂胶的等待时间。若量产件有涂层，不能只拿裸铝试片代替；若供应商、清洗剂或表面处理发生变化，也应重新确认附着和破坏模式。
KAC1619可用于铝合金横梁、加强筋、端板及部分复合材料连接的候选评估。其拉伸剪切强度为13.8–19.3 MPa；在23℃条件下，55分钟达到3.5 MPa。前者用于了解材料强度区间，后者更适合结合工装占用和夹具释放节拍判断。

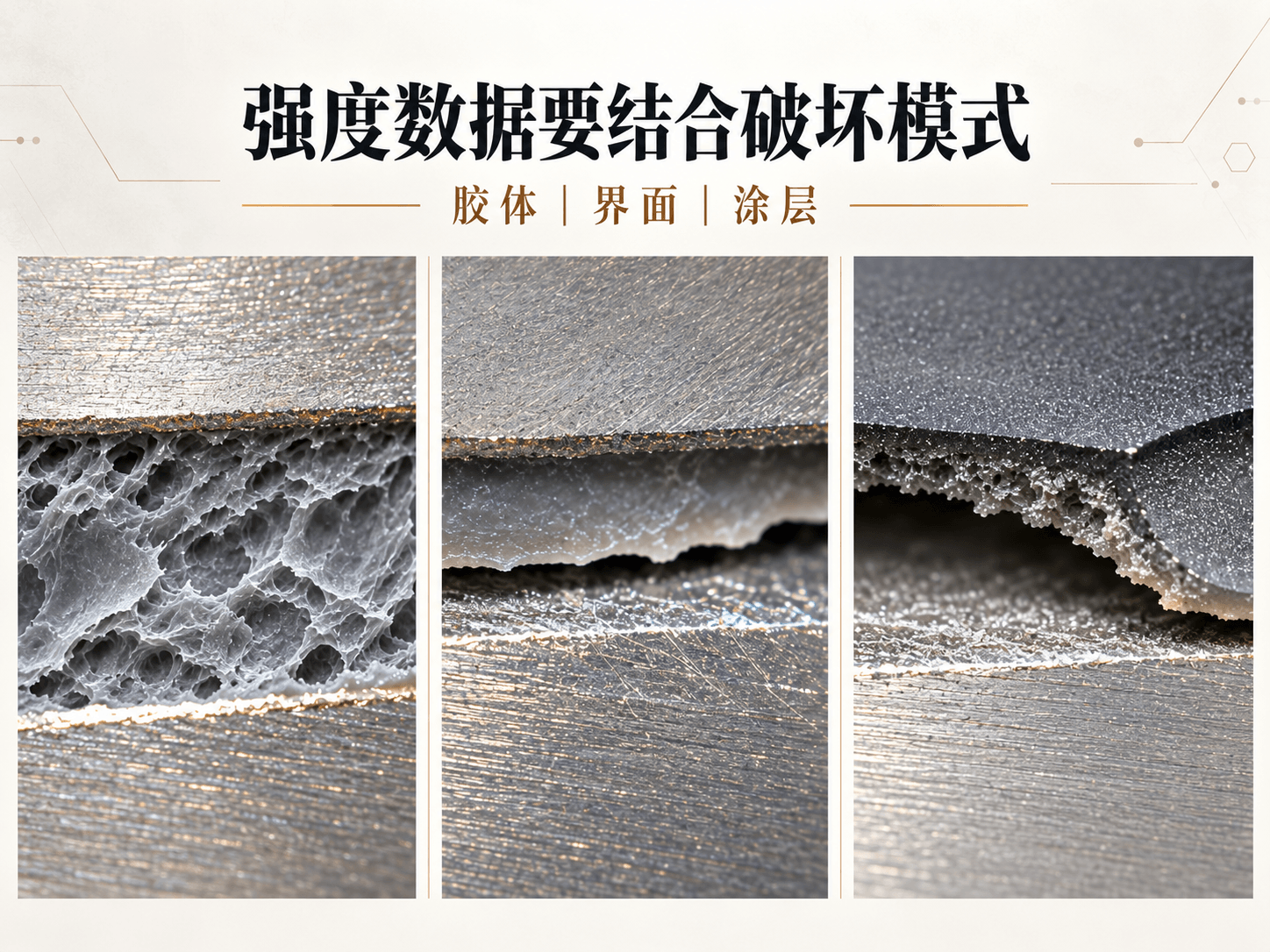

这两个数据不能直接替代托盘接头验证。接头宽度、搭接长度、胶层厚度、间隙均匀性、载荷方向和边缘应力都会改变结果。样件测试除了记录最大载荷，还要观察失效发生在胶体内部、胶与表面的界面，还是涂层从铝材上脱开。界面失效通常提示表面处理或材料适配仍需调整。
托盘附近的某些界面既承担固定，也要把热量传向液冷结构。此时不能只追求铝合金剪切强度，还要把导热系数、模量、胶层厚度和空洞率放在同一张评估表中。
KPC3006：混合比例1:1，操作时间30分钟，导热系数1.2 W/(m·K)，DMA模量＜600 MPa，拉伸强度和铝剪切强度均＞6 MPa。适合优先关注较低模量、应力缓冲和结构导热协同的项目。
KPC4010：混合比例1:1，操作时间30–40分钟，导热系数典型值1.25 W/(m·K)，拉伸强度典型值9.0 MPa，3003铝剪切强度典型值9.5 MPa。可用于希望兼顾导热与较高强度参考值的界面。
材料导热系数不是接头热阻。胶层越厚、空洞越多或有效接触面积越小，实际热阻越可能偏高。选型时应使用设计胶层厚度制作样件，并结合热循环、振动和机械冲击后的复测判断结构与热管理表现。
上盖与托盘法兰需要连续胶线填补装配间隙，并随箱体微小形变保持密封。KPC2509的混合体积比为2:1，操作时间20–25分钟，断裂延伸率≥300%，模量＜100 MPa，可作为弹性结构密封候选。它的任务与横梁、加强筋承载连接不同，不能仅因为名称中有“结构”二字就相互替代。
合盖前应检查法兰平面度、划伤、旧胶和油污；点胶后要确认胶线连续、转角与螺栓孔周边没有断点，并在操作时间内完成转运、合盖和紧固。材料级气密或防护信息不等于完整电池包已经通过气密、防水和绝缘验证。
用量产铝材和真实表面处理做小尺寸搭接试片，筛查清洁方法、底涂需求和初始附着。
按设计间隙、胶层厚度与点胶方式制作接头，记录混合、涂胶、合装、夹持和固化时间。
完成常温强度测试后，观察破坏模式，并进行温度循环、湿热、振动或机械冲击后的复测。
进入托盘或子总成验证，检查结构刚度、热管理、气密、绝缘及返修要求是否同时满足。
工程上更稳妥的做法，是用材料参数缩小候选范围，再用真实表面和真实接头决定最终型号。如果量产表面、设备混合比例、胶层或固化条件与试验阶段不同，原有结果不应直接照搬。
不建议。还要看剥离、冲击、疲劳、模量、胶层厚度、破坏模式以及环境老化后的结果。导热界面还需测量实际接头热阻。
不能直接推定。胶实际粘接的是涂层表面，涂层与铝基材之间的附着也可能成为薄弱位置，应使用量产涂层件复验。
KAC1619更适合作为承载结构连接候选。上盖法兰需要弹性、间隙补偿和连续密封时，应单独评估KPC2509等结构密封材料。
若界面侧重较低模量和应力缓冲，可优先比较KPC3006；若希望兼顾导热与较高强度参考值，可比较KPC4010。最终选择取决于真实基材、胶层和可靠性结果。
回答“电池托盘铝合金粘接用什么胶”，要先把部位和任务说清楚。承载横梁、加强筋和端板可优先评估KAC1619；结构导热界面可比较KPC3006与KPC4010；上盖法兰密封可评估KPC2509。型号只是起点，真实铝材表面、接头设计、施工节拍和耐久验证才决定方案能否进入量产。
